quarta-feira, 13 de fevereiro de 2013

Tutorial de Instalação e utilização da placa Reversora DDplus -> 1.1

Bom pessoal, essa postagem é só p/ dizer que estou na área, o tempo está curo de mais p/ fudebar os MSX, mas esse tutorial vai quebrar o galho de muita gente que tem essa plaquinha parada.

Essa placa não tem nada de mais, é apenas um circuito com um par de memórias de 64k, e contém um sistema de chaves q troca a memoria interna p/ a memoira externa e inverte os slots 3.x com o slot 2.

Bom vamos lá:

ATENÇÂO: Antes de começar a cortar e remover componentes da placa devemos levar em consideração que existem várias placas p/ MSX plus e DDPlus, portanto esse tutorial serve apenas para a PCI-483 REV-A1, não tente aplicar as modificações em outra revisão que pode não bater a numeração dos jumpers.


Lista de Material:
Placa Reversora DDX
Placa p/ MSX Plus/Ddplus PCI-483 REV-A1
Fios p/ ligação (Usei cabo flat de 40Vias de HDD)
01-Soquete p/ eprom 28 pinos
02-Chaves tipo micro-alavanca ou jumperes.




Corte o 12 pedaços de fio e solde em CN1 da placa reversora.

Remova os seguintes componentes da placa do MSX:
CI-2 (Main Rom)
20j232 (Jumper)
10j146 (Jumper)
15j167 (Jumper)

Levante a perna correspondente ao pino 4 do CN2 (Slot B) da placa do MSX.

Solde o soquete p/ eprom em CI-2 na palca do MSX.

Encaixe a placa reversora em piggyback com esse soquete.

Agora vamos a ligação dos fios colocando a placa com os slots p/ frente p/ nos orientarmos melhor como na foto abaixo:


Solde os fios que ligamos ao CN-1 da placa reversora a placa do MSX na seguinte ordem:

01- NA PLACA DO MSX NO SLOT2 (PINO4 DA PLACA DO MSX EM CN-2)
02-PINO12 DE CN-1 DA PLACA DO MSX
03-NO PINO QUE LEVANTAMOS DE CN-2 DA PLACA DO MSX REFERENTE AO PINO 4
04-NO BURACO DA ESQUERDA DE 20j232
05-NO BURACO DA DIREITA DE 20j232
06-NO BURACO DE BAIXO DE 10j146
07-NO BURACO DE CIMA DE 10j146
08-NO BURACO DE CIMA DE 15j167
09-NO BURACO DE BAIXO DE 15j167
10-PINO42 DE CN-1 DA PLACA DO MSX
11-PINO18 DE CN-1 DA PLACA DO MSX
12-SOLDAR EM CIMA DO JUMPER 10j82

Pronto a ligação está feita ao msx, agora como funciona?

os jumperes ou chaves ligadas a os pinos CN2 e CN3 da placa reversora fazem a configuração da mesma da seguinte forma:


CN2

LIGADO - MEMÓRIA NO SLOT3
DESLIGADO - MEMÓRIA NO SLOT2

CN3

LIGADO - SLOT 3.X NO SOQUETE B
DESLIGADO - SLOT 3.X NO CI-12

Lembrando que com esse circuito perdemos um dos slots durante seu uso.

Divirta-se !!!!








Esquema do Cartão de 80 colunas Epcom

A algum tempo atraz tirei o esquema do cartão da epcom, espero que seja de ajuda. De quebra vai junto o esquema p/ inverter o bit usando transistor. é só clicar em salvar imagem p/ pegar em tamanho grande.


quinta-feira, 16 de dezembro de 2010

Expansor de Slots em Face Simples




Olá pessoal, esse projeto do expansor de slots simples é velho conhecido nosso e está postado na msxpro, resolvi fazer o layout da placa p/ ser montado em face simples.

O expansor de slots é muito util em qualquer msx, principalmente se vc pretende fazer uma conversão usando o cartão de 80 colunas sem perder os slots externos.

O esquema postado pelo Leonard Oliveira já me salvou muito a pele, segue abaixo:



O layout é bem simples e vai montado em piggyback com a main rom do msx:


Instruções de isntalação:

Remova a Mainrom do MSX conecte a mesma no expansor de slots, conecte o expansor de slots no conector da main rom do msx, em seguida ligue os fios do conector do expansor nos pontos expecificados no layout da placa

O arquivo a ser impresso pelo proteus pode ser baixado no link abaixo:



Para quem não tem o proteus pode baixar o demo no link abaixo:


ele imprime normalmente, tem apenas limitações de edição






sexta-feira, 12 de novembro de 2010

Mudança de Domínio, agora definitiva


Pessoal, é com algria que digo, agora minha Home Page faz parte da MSX-ALL, hospedada pelo grande Julio Marchi, o servidor é mais rápido e confiável, evitando as constantes quedas do link que havia ocorrendo

Atualize seu Bookmark


O antigo link continua funcionando vai apenas redirecionar.

Gd abraço a todos


quarta-feira, 3 de junho de 2009

Dual Drive no Expert Cinza + Interface caseira

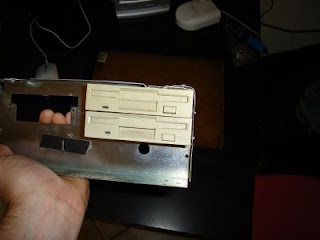

Não vou nem comentar esse post, as fotos falam p/ si. utilizei apenas uma serra de arco, lima e furadeira.

Aproveitei e chutei o pau da barraca, fiz uma interface interna p/ meu expert, segue abaixo o pacote c/ a rom, esquema e pcb layout da interface p/ todo mundo fazer em casa.

LinkAtualizado 12-11-2010 :


O link não vai mais se perder.

Olha os screenshots da interface, montada na minha ac88:



Se seu msx não tiver kit o expasor de slots interno, recomendo que vc monte um cartucho com a rom da interface, a única observação: ela só vai funcionar se o cartucho estiver ligado no mesmo slot que a interface. mais detalhes no arquivo zipado.

Alternativa de alimentação para Floppy drive 3 1/2

Esse post está rolando a algum tempo na lista, então resolvi colocar uma breve explicação de como adaptar

Vc vai precisar de uma fonte de 5V de pelo menos 1 ampere e um contector de fonte de pc p/ floppy.

Recomendo as seguintes fontes: do Rotedor DLink DI524, Zip drive, e celular motorola V3

A pinagem dos drives é padrão.
Com base na foto acima da esquerda p/ a direita 12V, GND, GND, 5V.
É muito raro o drive de 3 1/2 que utilize o pino de 12V, portanto devemos soldar os fios da nossa fonte o "positivo" no pino da direita e o "negativo" em qualquer um dos pinos do centro, arrum um conector de uam fonte velha de pc desmonte os pinos e solde como eu fiz abaixo:


Se vc não tiver fonte de pc, pode usar terminal de speaker de pc, como fiz nas fotos abaixo:


Lembre-se sempre de ligar o conector c/ os fios voltados para o lado direito do conector, para não arriscar danos ao drive ou na fonte.
Gd abraço a todos




sexta-feira, 29 de maio de 2009

Ajustando as Interfaces DDX - Entre outras com WD27c93.


Bom, esse tópico é p/ ajudar quem tem uma inteface ddx que perdeu o ajuste, se mesmo assim ela não funcionar, pode ter danificado algum componente mais importante da placa, ai exige uma pesquisa mais detalhada.

Siga os passos testando a cada um deles, pois pode evitar trocas desnecessárias de componentes.

Primeiro passo, e o mais importante, que acontece em 90% das interfaces.

Substituir o trimpot de ajuste de RPW por um ajuste fixo com resistores, essa substituiçãoa foi apresentada no esquema da interface CDX-2 pelo Sturaro da msxpro, mas serve para todos os modelos de interface que utilizam esse ci controlador.





Você deve ligar um resistor de 39k do VCC (5v+) ao pino 18 do controlador WD2793, e outro resistor de 12k do GND ao mesmo pino do controlador.


Segundo passo: ajustar o Trimmer, o trimmer é um lance que deve ser ajsutado com a ajuda de uma capacímetro, mas percebi uma coisa que sempre dá certo, aperte o parafuso do trimmer até encostar (não dê arroxo), depois solte o parafuso, dando apenas 1/2 volta do curso do parafuso.
Terceiro passo: Trocar o cristal do oscilador da controladora, esse passo já aconteceu comigo, apenas uma vez, mas pode acontecer.
Como eu disse antes 90% das interfaces que aparecem p/ eu consertar, um desses passos conserta ela.
Gd abraço a todos.
